Plikiem wejściowym do ponownej symulacji w programie SMASH. bedzie  inverter1.cir, który otrzymany został w wyniku ekstraktowania CIF-a w Excessie. Kolejne symulacje oraz ich wyniki  można teraz będzie porównywać z wynikami symulacji  przeprowadzanych przez nas na samym początku. Jeśli wyniki bedą zgodne z założeniami, możemy przystąpić do kolejnego etapu. Jeśli natomiast wystąpią niezgodnosci między wynikami symulacji a założeniami, wtedy musimy wrócić do etapu, w którym używaliśmy programu Uncle i poprawić błędy w topografii układu, które przyczyniły się do tych niezgodności.

Poniżej znajdują się wyniki tym razem tylko jednej przykładowej symulacji, jako że inwerter jest układem bardzo prostym.

Krok 1.
Uruchamiamy SMASH-a. Następnie pojawi się okno dialogowe, które umożliwia wybór pliku. Znajdujemy nasz plik inverter1.cir i otwieramy go.

Krok 2.

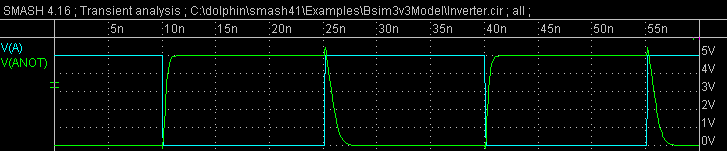

W menu Analyzis wybieramy pozycję Transient>Parameters. Ukazuje się okno z parametrami analizy przejściowej. Naciskamy  przycisk Run. Teraz można zaobserwować wykresy analizy przejściowej.

Sprawdźmy zgodność z założeniami w programie Cadence.
